Z działkiem wodnym - PN-60/4

Z działkiem wodnym - PN-60/4

WÓZ TEGO TYPU DOSTĘPNY JEST DLA POJEMNOŚCI OD 6 000 DO 14 000 LITRÓW.

PODWOZIE

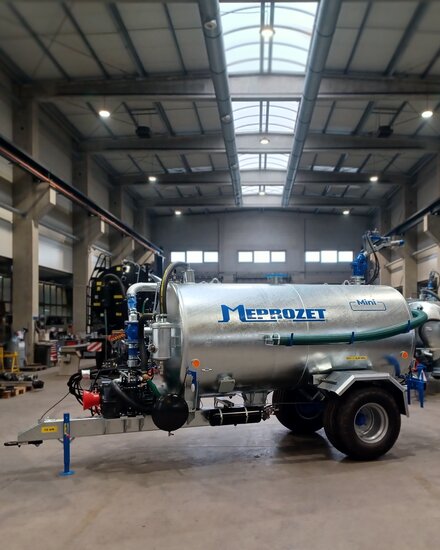

Wóz asenizacyjny PN-60/4 wykonany jest jako samonośny zbiornik zamontowany na dwuosiowym resorowanym zestawie kołowym.

ZBIORNIK

Zbiornik stalowy z ramą środkową, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochrony. Tylna dennica otwierana z dwoma króćcami. Na przedniej dennicy wzierniki szklane 3", a na bokach króćce do zsuwu. Zbiornik na górze posiada właz Ø 200 mm i bezpiecznik nadmiarowy.

KOMPRESOR

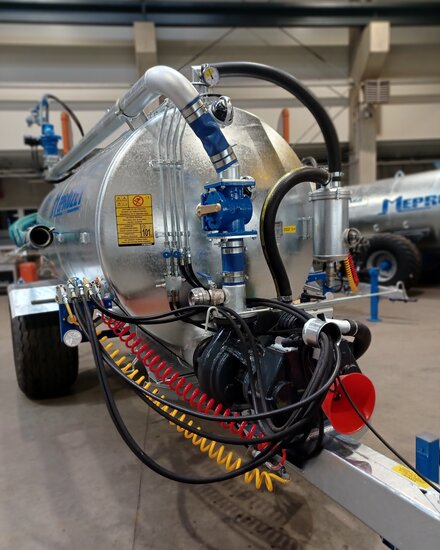

Na dyszlu wozu zamontowany jest agregat pompowy JULIA (kompresor sprzężony z pompą wirnikową).

ZASUWY SPUSTOWE

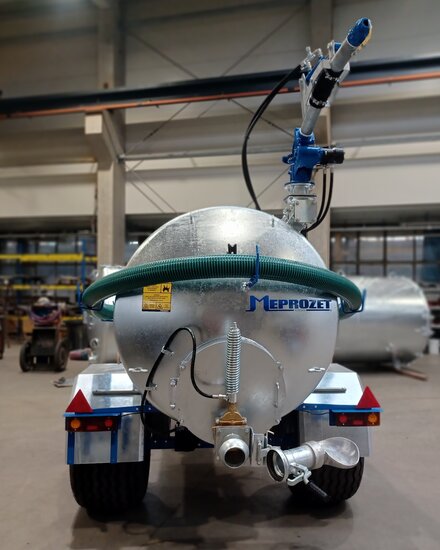

Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z łyżką rozlewową i zasuwa ręczna 5”. Na dnie zbiornika znajduje się króciec 2'' umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania. Zawór trójdrogowy na przednim dnie pozwala na kierowanie strumienia cieczy z pompy na działko lub na zawór kulowy z przyłączem węża strażackiego 2”.

DZIAŁANIE

Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub po przełączeniu dźwigni przekładni, pompą wirnikową.

SYSTEMY ROZLEWAJĄCE

Deszczowanie odbywa się na dwa sposoby:
a) kompresorem - przez dolną łyżką rozlewową
b) pompą wirnikową - przez działko lub przez wąż strażacki podpięty pod boczny zawór kulowy

TRANSPORT DROGOWY

Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.

ZASTOSOWANIE

  • jako źródło wody pod ciśnieniem max 4 bary
  • podlewanie, zraszanie i nawożenie upraw
  • dogaszanie pożarów w lasach i na polach
  • transport wody na budowy i drogi
  • wypompowywanie nieczystości płynnych, gnojownicy, ścieków komunalnych
  • transport i rozlewanie na pola i użytki rolne
Z działkiem wodnym - PN-60/4
  • długość - 5 080 mm
  • szerokość - 2 135 mm
  • wysokość - 2 800 mm
  • masa własna - 2 200 kg
  • masa z obciążeniem - 8 200 kg
  • pojemność zbiornika - 6 000 l
  • ilość kół - 4
  • rozstaw kół - 1 900 mm
  • ogumienie - 400 / 60 x 15,5
  • nacisk na zaczep - 11,5 KN
  • ciągnik o mocy - 60 KM
  • czas napełniania - 3 min
  • szerokość rozlewu łyżką - 14 m
  • typ kompresora - JUROP - JULIA58
  • wydajność kompresora - 6 500 l / min
  • wydajność pompy - 3 000 l / min
  • maksymlne ciśnienie - 4 bary
  • zasięg działka - ok. 30 m
Pojemność PN - 60 / 4
wersja

Liczba osi

Rozstaw kół Osadzenie koła Ogumienie Kompresor
6 000 litrów wersja A
standard

2

1900 160 / 205 / 6 400/60 x 15,5 JULIA 58
wersja B

2

1900 160 / 205 / 6

500/ 50x 17

JULIA 58

wersja C

2

1900 160 / 205 / 6

385/ 65 x 22,5

bieżnikowane

JULIA 58

Wóz asenizacyjny w wyposażeniu standardowym posiada:

  • wąż ssący 5" o długości 6 m z koszem
  • działko wodne sterowane hydraulicznie
  • łyżkę rozlewową
  • tłumik - odzyskiwacz oleju
  • błotniki
  • zawór pływakowy na górze zbiornika
  • zbiornik przelewowy
  • wzierniki szklane na przednim dnie
  • manowakuometr
  • regulowaną stopę podporową
  • wymienny zaczep
  • instalację hamulcową jednoprzewodową
  • instalację elektryczną 12V
  • układ hydrauliczny otwierania spustu

Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:

  • ogumienie 500 / 50 x 17 lub 385 / 65 x 22,5
  • dno tylne zamknięte z włazem  Ø 600 mm
  • zbiornik malowany specjalnymi farbami
  • zasuwy mosiężne hydrauliczne i ręczne z tyłu lub z boku zbiornika
  • właz górny Ø 420 mm ręczny lub hydrauliczny
  • drabinka
  • rura spustowa z zaworem 2"
  • wałek przekaźnika mocy
  • zaczep obrotowy lub inny
  • rozdzielacze deszczujące do tyłu lub na boki
  • układ hamulcowy dwuprzewodowy
