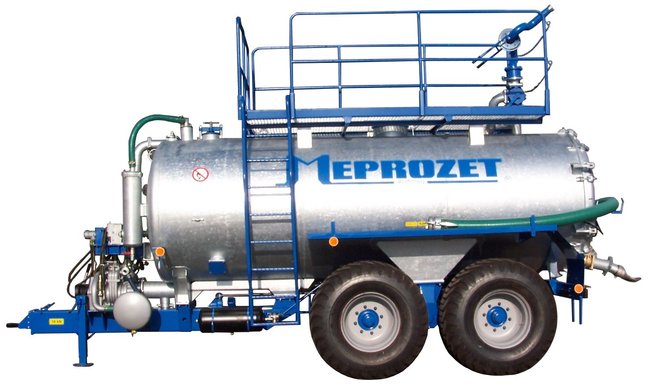

Hydrosiewnik - PN-90/4

WÓZ TEGO TYPU DOSTĘPNY JEST DLA POJEMNOŚCI OD 4 300 DO 10 000 LITRÓW.
PODWOZIE
Wóz asenizacyjny PN-90/4 wykonany jest jako samonośny zbiornik zamontowany na dwuosiowym resorowanym zestawie kołowym.
ZBIORNIK
Zbiornik stalowy z ramą środkową, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochron.Tylna dennica otwierana z dwoma króćcami. Na przedniej dennicy wzierniki szklane 3”,a na bokach króćce do zasuw. Zbiornik na górze posiada właz Ø 200 mm, Ø 400 mm szybko otwieralny oraz bezpiecznik nadmiarowy.
KOMPRESOR
Na dyszlu wozu zamontowany jest agregat pompowy JULIA (kompresor sprzężony z pompą wirnikową).
ZASUWY SPUSTOWE

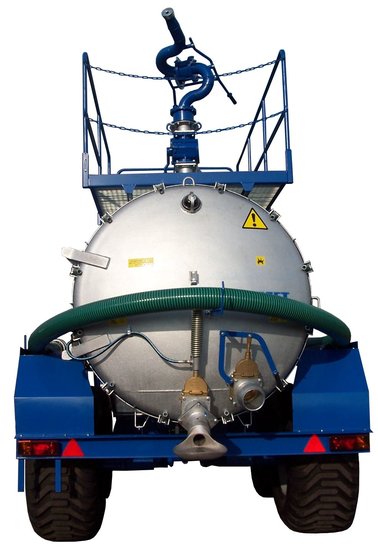

Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z łyżką rozlewową i zasuwa ręczna 5”. Na dnie zbiornika znajduje się króciec 2'' umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania. Zawór trójdrogowy zamontowany na górze wozu pozwala na kierowanie strumienia cieczy z pompy na działko lub na zawór kulowy 2” znajdujący się na króćcu pompy.
MIESZADŁO
Wóz standardowo wyposażono w napędzane hydraulicznie mieszadło wolnoobrotowe, które może miksować zawartość zbiornika w sposób ciągły.
DZIAŁANIE
Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub po przełączeniu dźwigni przekładni pompą wirinkową przez działko natryskowe.
SYSTEMY ROZLEWAJĄCE
Deszczowanie odbywa się na dwa sposoby:
a) kompresorem - przez łyżkę rozlewową
b) pompą wirnikową - działko z górnego podestu wozu
TRANSPORT DROGOWY
Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.
ZASTOSOWANIE
- hydroobsiew placó, zboczy, skarp przy drogach, itp.
- wypompowywanie nieczystości płynnych, gnojownicy, ścieków komunalnych
- transport i rozlewanie na pola i użytki zielone
- podlewanie, zraszanie i nawożenie upraw
- dogaszanie pożarów w lasach i na polach
- transport wody na budowy i drogi

- długość - 6 990 mm
- szerokość - 2 550 mm
- wysokość - 2 890 mm
- masa własna - 3 700 kg
- masa z obciążeniem - 12 700 kg
- pojemność zbiornika - 9 000 l
- ilość kół - 4
- rozstaw kół - 2 000 mm
- ogumienie - 550 / 60 x 22,5
- nacisk na zaczep - 16 KN
- ciągnik o mocy - 90 KM
- czas napełniania - 4 min
- szerokość rozlewu łyżką - 14 m
- typ kompresora - JUROP - JULIA58
- wydajność kompresora - 6 500 l / min
- wydajność pompy - 3 000 l / min
- maksymlne ciśnienie - 4 bary
Wóz asenizacyjny w wyposażeniu standardowym posiada:
- wąż ssący 5" o długości 6 m z koszem
- działko natryskowe
- podest obsługiwany z drabinką
- łyżkę rozlewową
- tłumik - odzyskiwacz oleju
- błotniki
- zawór pływakowy na górze zbiornika
- zbiornik przelewowy
- wzierniki szklane na przednim dnie
- manowakuometr
- regulowaną stopę podporową
- wymienny zaczep
- instalację hamulcową jednoprzewodową
- instalację elektryczną 12V
- układ hydrauliczny otwierania spustu
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
- ogumienie 400 R22,5; 700 / 50 x 22,5 lub 600 / 55 x 22,5
- dno tylne zamknięte z włazem Ø 600 mm
- zbiornik malowany specjalnymi farbami
- zasuwy mosiężne hydrauliczne i ręczne z tyłu lub boku zbiornika
- tylna oś skrętna
- rura spustowa z zaworem 2"
- wałek przekaźnika mocy
- zaczep obrotowy lub inny
- rozdzielacze deszczujące do tyłu lub na boki
- układ hamulcowy dwuprzewodowy
