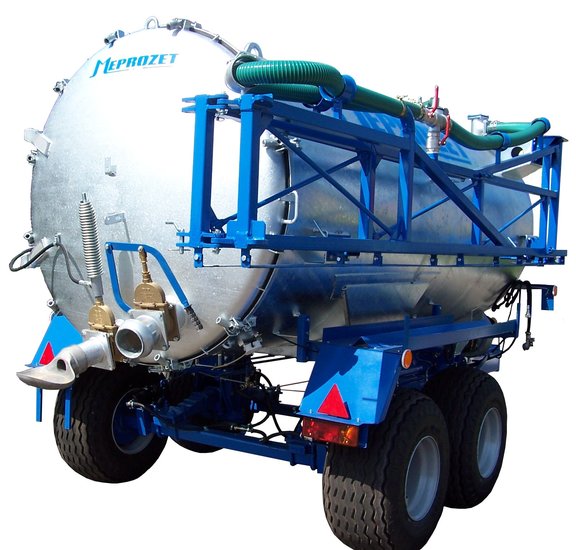

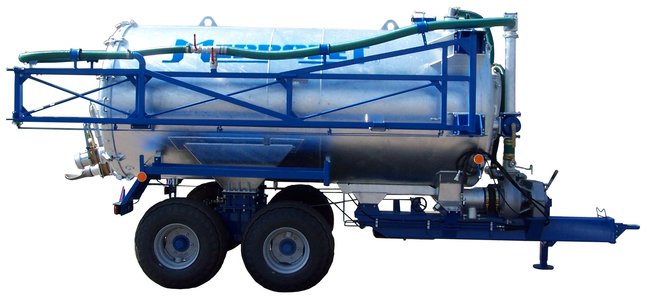

Z ramieniem zraszającym - PN-60/4

WÓZ TEGO TYPU DOSTĘPNY JEST DLA POJEMNOŚCI OD 6 000 DO 10 000 LITRÓW.
PODWOZIE
Wóz asenizacyjny PN-60/4 wykonany jest jako samonośny zbiornik zamontowany na dwuosiowym resorowanym zestawie kołowym.
ZBIORNIK
Zbiornik stalowy z ramą środkową, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochron. Tylna dennica otwierana z dwoma króćcami. Na przedniej dennicy wzierniki szklane 3”, a na bokach króćce do zasuw. Zbiornik na górze posiada właz Ø 200 mm i bezpiecznik nadmiarowy.
KOMPRESOR
Na dyszlu wozu zamontowany jest agregat pompowy JULIA (kompresor sprzężony z pompą wirnikową).
ZASUWY SPUSTOWE
Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z łyżką rozlewową i zasuwa ręczna 5”. Na dnie zbiornika znajduje się króciec 2'' umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania. Zawór trójdrogowy na przednim dnie pozwala na kierowanie strumienia cieczy z pompy na ramie lub na zawór kulowy z przyłączem węża strażackiego 2” oraz mieszanie zawartości zbiornika.
DZIAŁANIE
Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub po przełączeniu dźwigni przekładni, popmą wirnikową.
SYSTEMY ROZLEWAJĄCE
Deszczowanie odbywa się na dwa sposoby:
a) kompresorem - przez łyżkę rozlewową
b) pompą wirnikową - przez ramie zraszające lub wężem strażackim z bocznego zaworu kulowego
TRANSPORT DROGOWY
Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.
ZASTOSOWANIE
- transport i rozlewanie na pola i użytki rolne
- podlewanie, zraszanie i nawożenie upraw
- jako źródło wody pod ciśnieniem max 4 bary

- długość - 5 600 mm
- szerokość - 2 350 mm
- wysokość - 2 800 mm
- masa własna - 2 200 kg
- masa z obciążeniem - 8 200 kg
- pojemność zbiornika - 6 000 l
- ilość kół - 4
- rozstaw kół - 1 900 mm
- ogumienie - 400/ 60 x 15,5
- nacisk na zaczep - 11,5 KN
- ciągnik o mocy - 60 KM
- czas napełniania - 3 min
- szerokość rozlewu łyżką - 14 m
- typ kompresora - JUROP - JULIA58
- wydajność kompresora - 6 500 l / min
- wydajność pompy - 3 000 l / min
- maksymlne ciśnienie - 4 bary
- szerokość zraszania - 8 m
Pojemność | PN-60/4 wersja |
Liczba osi | Rozstaw kół | Osadzenie koła | Ogumienie | Kompresor |
6 000 litrów | wersja A standard |
2 | 1900 | 160 / 205 / 6 | 400 / 60 x 15,5 | JULIA 58 |
wersja B | 2 | 1900 | 160 / 205 / 6 | 500 / 50 x 17 |
JULIA 58 |
|
wersja C | 2 | 1900 | 160 / 205 / 6 |
385 / 65 x 22,5 bieżnikowane |
JULIA 58 |
Wóz asenizacyjny w wyposażeniu standardowym posiada:
- wąż ssący 5" o długości 6 m z koszem
- ramie zraszające
- łyżkę rozlewową
- tłumik - odzyskiwacz oleju
- błotniki
- zawór pływakowy na górze zbiornika
- zbiornik przelewowy
- wzierniki szklane na przednim dnie
- manowakuometr
- regulowaną stopę podporową
- wymienny zaczep
- instalację hamulcową jednoprzewodową
- instalację elektryczną 12V
- układ hydrauliczny otwierania spustu
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
- ogumienie 500 / 50 x 17 lub 385 / 65 x 22,5
- zbiornik malowany specjalnymi farbami
- zasuwy mosiężne hydrauliczne i ręczne z tyłu lub z boku zbiornika
- właz górny Ø 420 mm ręczny lub hydrauliczny
- drabinka
- rura spustowa z zaworem 2”
- wałek przekaźnika mocy
- rozdzielacze deszczujące do tyłu lub na boki
- zaczep obrotowy, kulowy lub inny
- układ hamulcowy dwuprzewodowy
